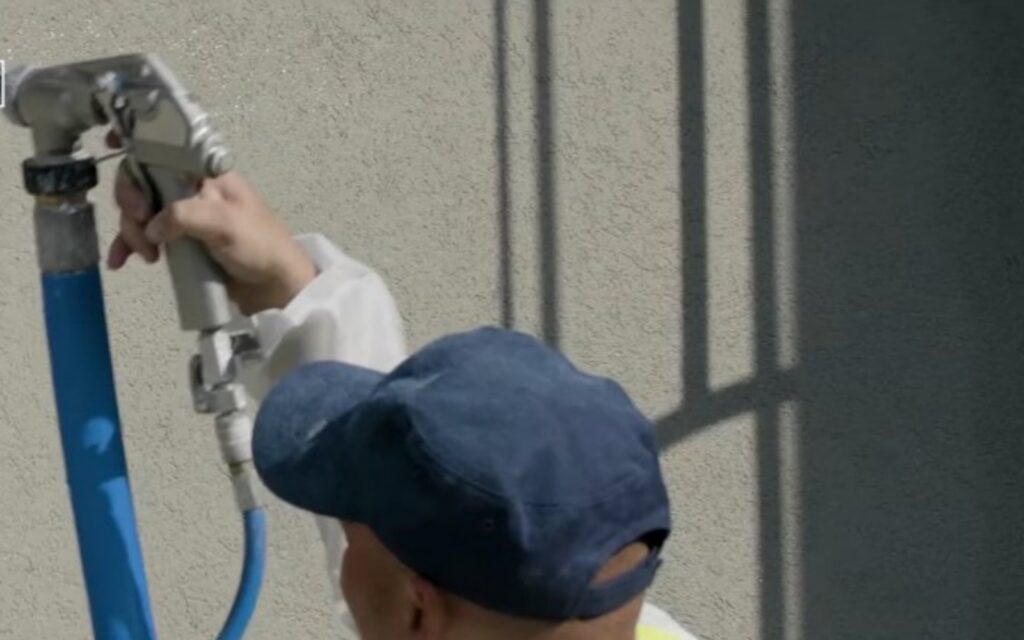

Fasado dangos užnešimas šaltyje, drėgmėje ir rasoje: duomenų lapas ir VOB

6 min. skaitymo

Duomenų lape fasado danga turi tvarkingą apdorojimo intervalą, ant sienos ji patiria orą. Lemia retai vidurdienio oro temperatūra. Svarbi paviršiaus būklė tomis valandomis, kai šviežias sluoksnis dar nėra pilnai išdžiūvęs – o tai dažnai nusprendžiama naktį.

Ką fasadas daro naktį

Šiltinti fasadai atvėsta. Baunetz Wissen tai apibūdina šilumos izoliacijos kompozitinėms sistemoms taip: jos termiškai atskiria masyvias statinio dalis, pačios akumuliacinės masės neturi ir todėl naktį dėl spinduliavimo atvėsta žemiau oro temperatūros; ant jų iškrenta rasos vanduo. Fraunhofer IBP (Fraunhofer statybos fizikos institutas) tą patį mechanizmą aprašo IBP-Mitteilung 438 (2004): jei paviršiaus temperatūra nukrenta žemiau išorės oro rasos taško temperatūros, siena sudrėksta nuo rasos vandens.

Dviejų į vakarus orientuotų fasadų atveju siena su šilumos izoliacijos kompozitine sistema žemiau rasos taško temperatūros buvo atvėsusi ryškiai ilgiau nei monolitinė konstrukcija. Kaip kritinius išorinių sienų biologinio užkrėtimo laikotarpius IBP įvardija rudenį ir pavasarį. Terminų planavimui tai yra išvada, o ne norminė vertė: kas dangą užneša pereinamaisiais mėnesiais, užnešimą geriau orientuoja pagal išmatuotą paviršiaus temperatūros eigą nei pagal orų prognozę.

Rasos taškas: skaičiavimas už rasos

Rasos taško temperatūra, pasak Baunetz Wissen, yra temperatūra, kai santykinis oro drėgnis pasiekia 100 %. Jei oro temperatūra toliau krinta nepakitus drėgmės kiekiui, iškrenta rasos vanduo. Skaičiavimo pavyzdys iš to paties specializuoto portalo: esant 20 °C oro temperatūrai ir 50 % santykiniam oro drėgniui, oro drėgmė kondensuojasi ant kiekvieno paviršiaus, šaltesnio nei 9,3 °C.

Todėl oro temperatūrą, paviršiaus temperatūrą ir santykinį oro drėgnį reikia matuoti kartu, geriausia šalčiausioje ir labiausiai užtemdytoje fasado vietoje. Viena vertė, pavyzdžiui, „dešimt laipsnių“, apie rasą, drėgmę ir džiūvimą pasako mažai.

Ką nustato duomenų lapas

Temperatūros, drėgnio ir laukimo laiko ribas nustato dangos sistemos gamintojas, o ne bendra taisyklė iš patirties. Lentelėje parodyta, kokius dydžius prieš pradedant darbą reikėtų nuskaityti iš duomenų lapo ar sistemos vadovo ir kaip jie tikrinami statybvietėje.

Dydis Klausimas duomenų lapui Patikra statybvietėje
Oro temperatūra Apatinė ir viršutinė riba užnešant ir džiūvimo metu Termometras pavėsyje, kelis kartus per dieną
Pagrindo temperatūra Mažiausia ir didžiausia vertė paviršiuje Paviršiaus termometras, šiaurinė ir pietinė pusės atskirai
Santykinis oro drėgnis Viršutinė riba užnešant Higrometras prie pastolių
Atstumas iki rasos taško Ar reikalaujamas mažiausias atstumas? Rasos tašką nustatyti pagal oro temperatūrą ir oro drėgnį, palyginti su paviršiaus temperatūra
Lietus ir rasa po užnešimo Nuo kada sluoksnis atlaiko apkrovą? Orų prognozė, sluoksnių grafikas, apsauga pastolių tentu
Laukimo laikas tarp sluoksnių Priklausomybė nuo temperatūros ir oro drėgnio Užrašyti laiką ir sąlygas kiekvienam sluoksniui

Kaip toks nurodymas gali atrodyti: dangos PScoat, kurią platina šio puslapio operatorė, techninis lankstinukas kaip tiekėjo nurodymą oro ir pagrindo temperatūrai nurodo 5–30 °C esant mažiau nei 80 % santykiniam oro drėgniui ir priduria, kad esant šalčiau ar drėgniau kiekvienas laikas pailgėja. Tai galioja šiai vienai sistemai. Į kitus produktus perkelti negalima; kaip skaityti duomenų lapus, aprašyta straipsnyje Duomenų lapo skaitymas: V ir W klasės.

Ką iš to daro VOB/B ir VOB/C

Ar VOB taikoma, nusprendžia sutartis. VOB/B (Vergabe- und Vertragsordnung für Bauleistungen, B dalis – Vokietijos statybos darbų sutarčių taisyklės), pasak IHK Südlicher Oberrhein (Pramonės ir prekybos rūmai; būklė 2023 m. kovas), nėra įstatyminė norma, galiojanti nepriklausomai nuo šalių valios, o tampa sutarties dalimi tik tuomet, kai šalys ją susitaria. Pagal VOB/B 1 straipsnio 1 dalį tada prie sutarties priklauso ir Allgemeine Technische Vertragsbedingungen (VOB/C, bendrosios techninės sutarčių sąlygos).

Fasado dangoms tai visų pirma ATV DIN 18363 „Maler- und Lackierarbeiten – Beschichtungen“ (dažymo ir lakavimo darbai – dangos) ir, atliekant tinkavimo darbus, ATV DIN 18350 „Putz- und Stuckarbeiten“ (tinkavimo ir lipdybos darbai). DIN nurodo DIN 18363 2019-09 leidimą kaip aktualų; jis taikomas dengiant lakais, dažais ir kitomis dengimo medžiagomis ir turi skyrių „3 Ausführung“ (3 vykdymas).

VOB/C, pasak DIN, yra nustatytas mažiausias standartas, jei sutartis nenustato platesnių darbų susitarimų. Normų tekstai mokami; kas nori cituoti oro sąlygų ribas iš ATV, turi turėti sutartyje sutartos redakcijos tekstą. Apytiksliai skaičiai jo nepakeičia.

Iš VOB/B (2016 m. redakcija, paskelbta Federalinės statybos ministerijos) orams svarbios keturios vietos:

  • 4 straipsnio 2 dalies 1 punktas: Rangovas darbus atlieka savo atsakomybe ir turi laikytis visuotinai pripažintų technikos taisyklių.
  • 6 straipsnio 2 dalies 2 punktas: Oro sąlygų poveikiai, kurių pateikiant pasiūlymą paprastai reikėjo tikėtis, kliūtimi nelaikomi. Taigi įprastos oro sąlygos termino pratęsimo nepateisina.
  • 6 straipsnio 1 ir 4 dalys: Jei rangovas mano esąs trukdomas, jis apie tai nedelsdamas praneša raštu. Termino pratęsimas skaičiuojamas su priedu, be kita ko, už perkėlimą į nepalankesnį metų laiką.
  • 4 straipsnio 5 dalis: Iki priėmimo rangovas saugo savo atliktą darbą nuo pažeidimo; užsakovo reikalavimu – ir nuo žiemos pažeidimų bei gruntinio vandens.

Abejones pareikšti raštu

VOB/B 4 straipsnio 3 dalis reikalauja apie abejones dėl numatyto vykdymo būdo pranešti nedelsiant, jei įmanoma jau prieš darbų pradžią, raštu. Kas spaudžiamas laikytis termino, kuriam esant duomenų lape nurodytas langas nepasiekiamas, tame turi savo priemonę. Ar termino nustatymas patenka į „vykdymo būdą“, priklauso nuo konkretaus atvejo.

Pasekmę reglamentuoja 13 straipsnio 3 dalis: jei trūkumas kyla dėl užsakovo nurodymų, rangovas vis tiek atsako, nebent jis pateikė pranešimą pagal 4 straipsnio 3 dalį. Kaip sudaryti pranešimą apie abejones dėl pagrindo, žr. Pagrindo patikra pagal VOB ir BFS.

Eiga statybvietėje

  1. Prieš pradedant nuskaityti duomenų lape nurodytą langą: oras, pagrindas, santykinis drėgnis, laukimo laikai.
  2. Darbo pradžioje ir nustatytais intervalais matuoti: oro temperatūrą, paviršiaus temperatūrą, santykinį oro drėgnį, iš jų – rasos tašką.
  3. Užnešti dangą tik tol, kol vertės yra lange ir paviršius išlieka virš rasos taško; sluoksnių grafiką derinti pagal vakarą ir naktį.
  4. Nukrypimo atveju nutraukti ir raštu pranešti apie kliūtį (6 straipsnio 1 dalis) arba abejones (4 straipsnio 3 dalis).
  5. Vertes protokoluoti nurodant datą, laiką, fasado pusę ir matavimo prietaisą.

Orų rizika, susitarus dėl VOB/B, įprastai tenka rangovui. Jį saugo ne tiek orų portalas, kiek matavimo protokolas ir laiku pateiktas rašytinis pranešimas.
